商品名称：特种五芯屏蔽电缆 TZX-5技术规格

产品简介：二、电缆结构1.内芯采用SYV-50-3-4成品线2.1.0mm2绝缘线芯1)导电线芯:采用19/0.26mm镀锡铜线芯.2)绝缘:采用70C聚氯乙烯绝缘料，标称厚度:0.5mm，绝缘颜色见图3.成缆
• 添加时间：2020-05-08 16:01:24
• 推荐度：
• 电 话：0550-7621728
• 手机：13485756353、13866946849
• 邮 箱：[email protected]
• 地 址：安徽省天长市滁州高新技术产业开发区经四路29号

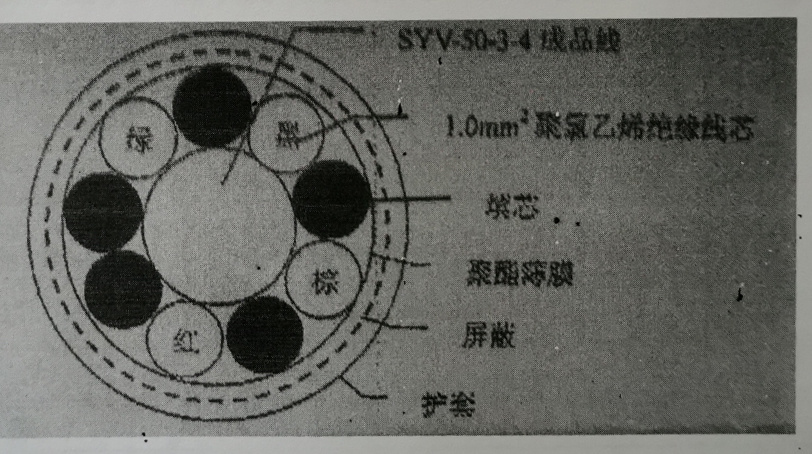

二、电缆结构

1.内芯采用SYV-50-3-4成品线

2. 1.0mm2绝缘线芯

1)导电线芯:采用19/0.26mm镀锡铜线芯.

2)绝缘:采用70'C聚氯乙烯绝缘料，标称厚度: 0.5mm，绝缘颜色见图

3.成缆: 1根SYV-50-3-4成品线、4根1.0 mm2绝缘线芯(适当根数的聚氯乙烯填芯)绞缆并绕包聚酯薄膜。

4.屏蔽:采用24锭编织、每锭9股0.2mm镀锡铜线，编织密度不小于90%5.护套:采用70"C聚氯乙烯护套料，颜色:黑。

6. 成品电缆外径不大于13mm

技术要求

1. SYV-50-3-4 成品线应符合GB/T14864-1993 的要求

2.1 .0mm2绝缘线芯

1) 20C时成品电缆宁电线芯直流电阻应不大于192/km

2)成品电缆在工频下，导电线芯间、导电线芯与屏蔽问应经受800V、Imin 电压试验

四、其它要求:中子机柜到每个检测点间均应教设1整根特种五芯所蔽电缆。

:

:

:

:

:
