商品名称：JEFR-ZR 1*120

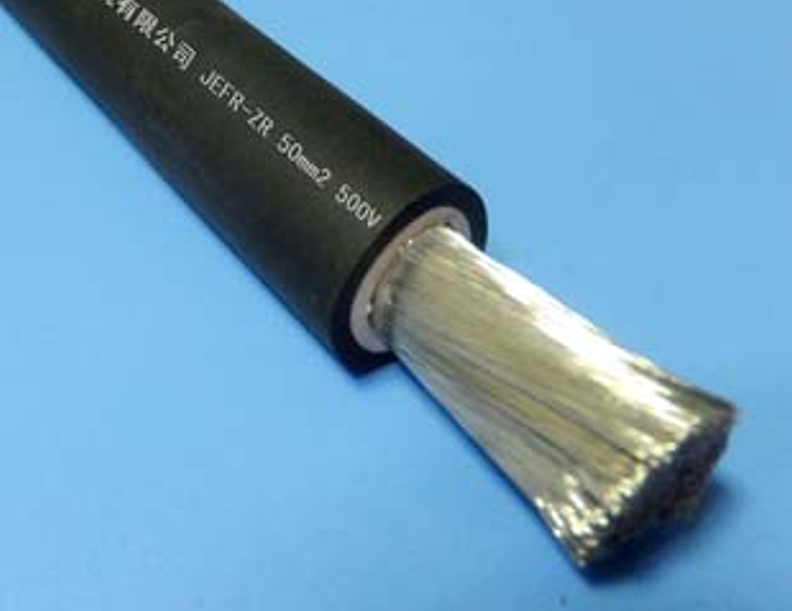

JEFR JEFR-ZR软电缆
适用范围：JEFR JEFR-ZR软电缆适用于各种低压开关柜及电机用引接导线，适合于电气公司用阻燃性电器连接或引接使用，具有良好的电气性能.
一.电气性能：
1、JEFR JEFR-ZR软电缆导体采用绞合的镀锡铜丝,电缆导体连续运行温度为90℃。
2、JEFR JEFR-ZR软电缆采用三元乙丙J缘,氯丁护套，符合环保要求。
3、外护套具有很好的阻燃性及耐油、耐臭氧性能。
生产范围：6mm2～185mm2电压等：500V,1000V 3000V 6000V
注：电气行业中有外径要求的须提前告知以免造成比必要的损失。
二.电缆特性：
电缆的长期工作温度应不超过105℃
可弯曲性、耐潮湿、耐寒、耐油、抗紫外线
能承受中等的机械应力
阻燃性：符合IEC 60332-1-2
三.电缆技术参数：
工作电压：500V 1000V
测试电缆：2000V 3000V
J缘电阻：≥ 20 MΩ . Km （20℃）
小弯曲半径：固定安装 4 X D（电缆外径）
工作温度：固定安装 - 25 ~ +105℃
偶尔移动 - 15 ~ +105℃
四.型号和说明
JEFR开关柜软电缆 .
JEFR-ZR开关柜阻燃软电缆.
五、技术参数（500V）
序 号 | 导体截面积 mm2 | J缘厚度 mm | 护套厚度 mm | 平均外径 mm | 每公里重量 Kg |
1 | 6 | 0.8 | 1.0 | 7.2 | 111 |
2 | 10 | 1.0 | 1.2 | 9.0 | 178 |
3 | 16 | 1.0 | 1.2 | 10.1 | 247 |
4 | 25 | 1.0 | 1.4 | 11.8 | 358 |
5 | 35 | 1.0 | 1.4 | 13.1 | 467 |
6 | 50 | 1.2 | 1.6 | 15.4 | 657 |
7 | 70 | 1.2 | 1.6 | 17.1 | 860 |
8 | 95 | 1.4 | 1.6 | 19.3 | 1135 |
9 | 120 | 1.6 | 1.8 | 21.8 | 1448 |
六、技术参数(1000V)
序 号 | 导体截面积 mm2 | J缘厚度 mm | 护套厚度 mm | 平均外径 mm | 每公里重量 Kg |
1 | 6 | 1.2 | 1.0 | 8.0 | 127 |
2 | 10 | 1.4 | 1.2 | 9.8 | 199 |
3 | 16 | 1.4 | 1.2 | 10.9 | 270 |
4 | 25 | 1.4 | 1.4 | 12.6 | 385 |
5 | 35 | 1.4 | 1.4 | 13.9 | 497 |
6 | 50 | 1.6 | 1.6 | 16.2 | 692 |
7 | 70 | 1.6 | 1.6 | 17.9 | 900 |
8 | 95 | 1.8 | 1.6 | 20.1 | 1178 |
9 | 120 | 1.8 | 1.8 | 22.2 | 1472 |
:
:
:
:
:
